具软体滤波功能。
| 额定压力范围 | –101.3 ~ 1000.0 kPa |
|---|---|
| 设定压力范围 | –101.3 ~ 1000.0 kPa |
| 耐压力 | 1500 kPa |
| 使用流体 | 空气、非腐蚀性、不可燃性 |
| 压力单位设定精度 |
KPa: 0.1 MPa / kgf/cm2 / bar: 0.001 psi: 0.01 inHg: 0.1 mmHg: 1 mmAq (mmH2O): 1 (※1) |
| 电源电压 | 15~24V DC涟波峰值(P-P) ≤ 10% |
| 消费电流 | ≤ 40mA (无负载时) |
| 开关输出 |
2 NPN开集极输出, 最大负载电流: 150mA, 最大供应电压: 30V DC, 内部压降: ≤ 1V 2 PNP开集极输出, 最大负载电流: 150mA, 最大供应电压: 24V DC, 内部压降: ≤ 1V |
| 重覆精度 (※2) | ±0.2% S.R. (在周围温度: 25±3ºC) |
| 应差 单点设定/应差/窗口比较 | 可调 (单点设定模式及窗口比较模式仅可调整 1~8 digits的应差) |
| 数位滤波时间 (※3) | OFF, 25ms 100ms, 250ms, 500ms, 1000ms, 1500ms, 3000ms 可选择 |
| 过电流保护 | 有 |
| 显示 | 4 1/2位，7段LCD显示(红色 /白色 /粉色 /橘色 ) (取样率: 0.2, 0.5, 1 秒/次 ) |
| 显示精度 (※2) |
C: -100.0~100.0 kPa ± 1% S.R. / P: -100.0~1000.0 kPa ± 0.5% S.R. V: -101.3~0.0 kPa ± 1% S.R. / A: -101.3~1000.0 kPa ± 0.5% S.R. (在周围温度: 25 ± 3°C) |
| 动作显示灯 | 橙色指小灯1: OUT1 & 橙色指小灯2: OUT2 |
| 线性类比输出 (电压输出) |
输出电压: 0~10V ± 0.5% F.S. 直线性: ±0.5% F.S. 输出阻抗约: 2 kΩ |
| 线性类比输出 (电流输出) |
输出电流: 4~20mA ± 0.5% F.S. 直线性: ±0.5% F.S. 最大负载阻抗: 250Ω在电压为15V，600Ω在电压为24V 最小负载阻抗: 50 Ω |
| 耐环境-防护等级 | IP40 |
| 耐环境-周围温度 | 动作: 0 ~ 50°C, 保存 : –10 ~ 60°C (无水露及不结冰状况下) |
| 耐环境-周围湿度 | 动作及保存: 35~85% RH (无水露) |
| 耐环境-耐电压 | 1000V AC 1分鐘 (引线及塑胶外壳间) |
| 耐环境-绝缘阻抗 | ≥ 50MΩ (500V DC) (引线及塑胶外壳间) |
| 耐环境-耐振动 | 复振幅1.5mm 或 10G, 每1分钟10Hz ~ 150Hz ~ 10Hz , X、Y、Z 每个方向各2小时 |
| 耐环境-耐冲击 | 100m/s2 (10G) X、Y、Z 每个方向各3次 |
| 温度特性 | ±0.5% F.S. 比较参考温度 25°C (0~50°C 温度范围内) |
| 通讯介面 (※4) | RS485 Modbus RTU |

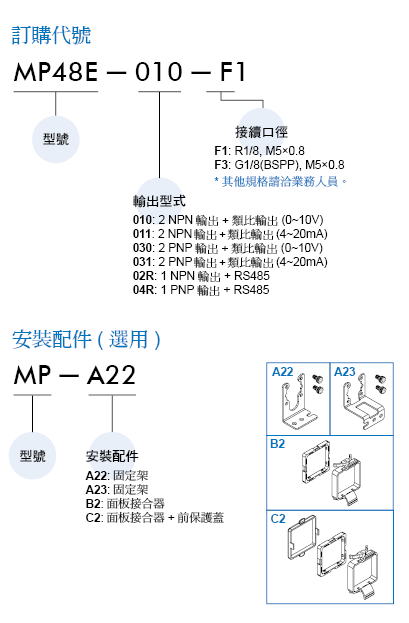

| 配管口径 | F1: R1/8", M5×0.8; F3: G1/8"(BSPP), M5×0.8; M5: M5×0.8 内牙 |
| 电线规格 | ø4 耐油PVC - 26 AWG (0.15mm2) - 5 芯 ( 01 / 03 )，4 芯 ( 02 / 04 ) |
| 重量 | 约65g (包含2公尺的电线), 约35g(包含M8 4Pin 公头) |
| 备注 |
※1. 选用单位为mmAq，实际值=显示值×10。 ※2. S.R. (Set range): 设定范围。 ※3. 数位滤波功能(DFT)关闭时，开关反应时间为4~6 ms。 ※3. 仅有输出类型为02R、04R才有此设定功能。 |
